实验简介：定时/计数器接口实验是机械、控制、电子、信息等学科各专业学生必修的基本课程实验。实际实验人数多，需设备台套多、场地大。采用虚拟实验的方式既可以节省设备和场地，也可以作为学生预习和复习的内容，让学生熟悉可编程定时器/计数器芯片内部结构、外部引脚和工作方式，利用软件结合硬件的方法，完成初始化编程，实现定时和计数控制。学生可以在虚拟的环境下完成实验项目的连线以及编程等任务，并观察各工作方式的波形图。本虚拟实验系统包括虚拟硬件原理电路和软件编程环境两部分。

实验功能：虚拟实验系统效果如图1所示。实验时，通过点击黄色圆圈接线点实现正确连线，完成硬件设计；连线正确后，系统给出主要的汇编语言程序代码，并要求学生对关键语句进行填空编程；系统可以对程序进行错误检查和提示；根据输入的汇编语言代码程序进行虚拟仿真；得到定时器/计数器各方式下的示波器波形模拟图。

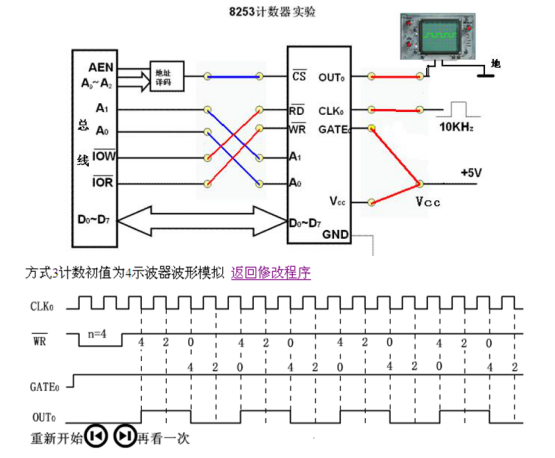

图1  定时/计数器虚拟实验界面

       实验效果：在网络环境下，按照实验要求连线硬件原理实验图，编写汇编语言程序，启动开始实验按钮，软件程序驱动硬件电路，过程逼真，可观察到已选定工作方式的信号模拟波形图，效果逼真。通过虚拟实验，学生熟悉可编程定时器/计数器接口芯片的结构，理解它的工作方式，掌握初始化编程方法。
