实验简介：数控加工虚拟仿真训练是《工程技术训练(金工实习)》中的一个必修训练模块。由于数控加工设备投资大，场地要求高，并且训练过程还存在一定的危险性，需要一个虚拟的仿真训练环境，通过为每一位学生提供逼真的虚拟加工训练环境，让学生按照安全操作规程完成数控机床的加工仿真过程。实践内容包括：数控铣削虚拟仿真及加工；数控车削虚拟仿真及加工。

实验功能：数控加工虚拟仿真软件可以通过虚拟数控机床的键盘进行G代码编程，也可以加载已经编写好的数控加工程序；可以对数控加工程序进行语法检查和错误提示，能够进行程序编辑修改；能够模拟安装刀具、对刀等操作；能够自动运行数控加工程序代码进行虚拟的数控加工过程仿真；可以监控虚拟数控加工全过程，根据零件的加工结果，完善加工程序及参数选择；可以与实际机床通信，进行远程代码输送，从而完成实际加工验证。

实验效果：虚拟数控车床、虚拟立式加工中心机床的外型与实际机床接近，虚拟机床能够缩放和移动，可以任意角度调整视角，以便观察加工过程。虚拟仿真软件中的数控系统与实际机床的数控系统界面一致，虚拟仿真软件操作过程相符，出现误操作，虚拟软件会及时提出错误信息，机床动作非常逼真，能设置加工过程的铁屑飞溅和加工声音，学生有置身真实加工环境的感觉。

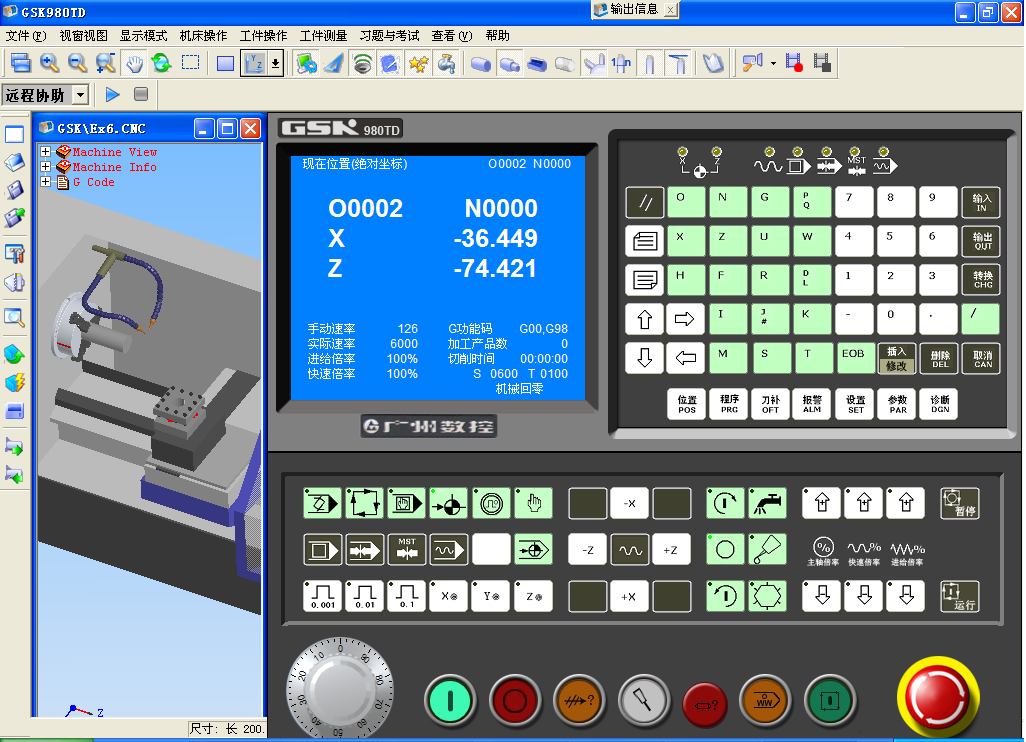

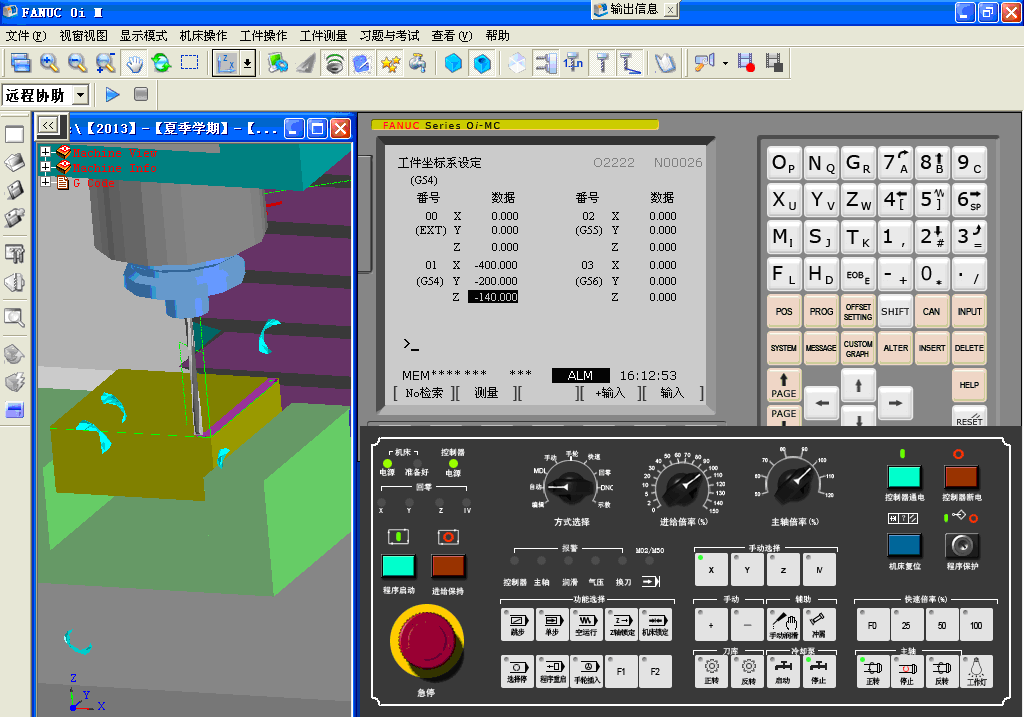

图1  数控加工虚拟仿真实践

表1  数控加工虚拟仿真训练教学系统主要的训练项目
