实验简介：“电机拖动虚拟仿真实验”是“电力电子与电气传动”课程实验、“电气测量技能实训”课程的重要组成部分。是机械工程与自动化、测控技术与仪器专业和钱学森创新拓展班的必修内容，同时为学校其他专业本科学员开设选修课程，实验以虚拟的形式呈现了真实的电机控制和运行操作，是对实际操作的很好预习和对元器件的识别。

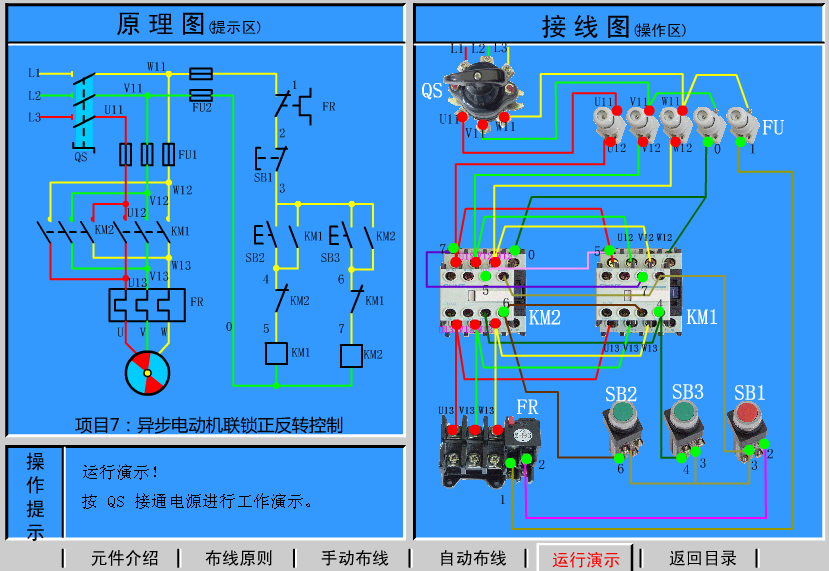

图1  异步电机连线原理和仿真界面图

该实验要求学生依托Microdedia Flash Player8仿真软件进行三相异步电机控制技术的虚拟仿真实验。训练学员熟悉组合开关、熔断器、三相异步电动机的实物接线端的连法和线路转接盒的使用，掌握三相异步电机的基本控制线路和布线原则。可根据软件提供的操作提示进行实验操作。通过手动布线或自动布线方式，对应原理图区动态显示相对应导线的布线方式演示，学习三相异步电机连锁正反转控制的连接布线并完成布线操作和运行演示，通过模拟演示电机过载的情况，掌握电机过载的条件及热继电器保护的工作方式。

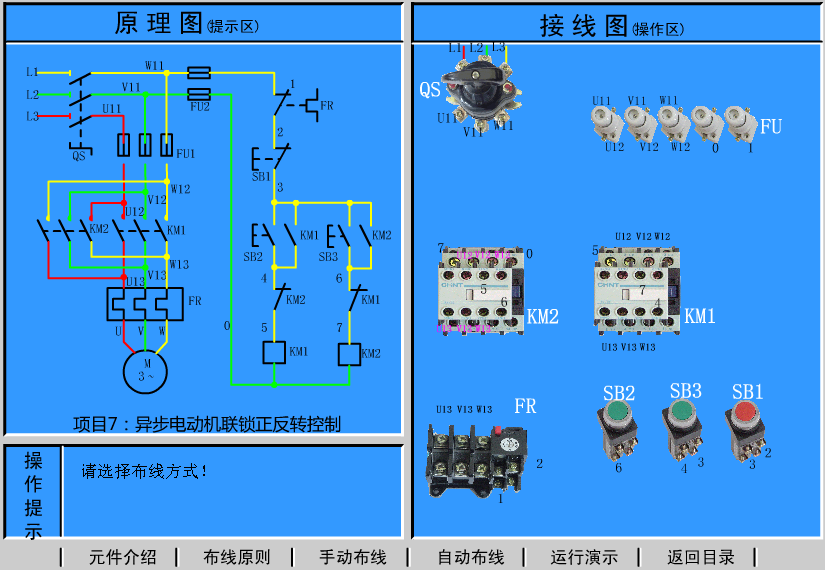

图2  异步电机仿真软件功能界面图

       实验功能：通过实验，使学员进一步理解掌握三相异步电机的结构、组成和工作原理，掌握三相异步电机的连接布线以及连锁正反转控制的运行条件，对热继电器的功能和作用条件有更深刻的认识，培养学员连接、检查、操作简单控制电路的能力。

       实验效果：实验的开展加深了学员对三相异步电机正反转控制的工作原理和元件组成的理解，能正确布线并操作控制电机正反转运行。通过模拟演示电机过载掌握电机过载的条件及热继电器保护的工作方式，对学员自主连接、检查、操作简单电机控制电路的能力的提高都有重要的作用，也为学员提高实训操作技能奠定了基础。
