实验简介：“电工照明电路的仿真”与“电工照明电路实训”是虚实结合的两种实验手段，均是“电气测量技术实训”课程的基本内容。该课程是为测控技术与仪器专业、钱学森创新拓展班开设的一门实训课程，并面向全校其他本科学员开设选修课，旨在通过虚实结合的实验手段呈现和模拟真实的照明安装环境，提高实际操作技能。

该实验要求学生依托Microdedia Flash Player8电工仿真软件进行仿真测试。通过单相电度表的安装电路了解单相电度表的接线原理以及照明电路的安装方式。可根据软件提供的操作提示进行实验操作。布线方式中手动布线方式只需先操纵鼠标选择手工操作，就可连接成真实的电路图，但如果接线错误则不能完成本次布线；自动布线方式适合于观看整个的布线过程，该方式采取一边在接线图区布线一边在原理图区动态显示相对应导线的方法进行演示，直观地展示了整个布线流程，有助于对实训内容的理解。当布线工作完成后即可操作运行演示功能。为了更快捷地对训练项目进行模拟，也可不经过布线这一环节直接操作运行演示功能进入模拟运行。其电度表连线原理和仿真界面如图25所示。

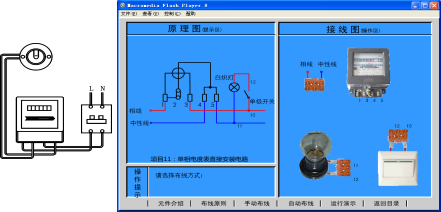

图1  电度表连线原理和仿真界面图

实验功能：通过实验，使学员进一步掌握照明电路、单相电度表的安装方法、布线方式及工作过程。连线结束后，进入运行演示界面观看演示结果：点击单极开关使之处于闭合状态，则可观察到日光灯发光，同时电度表开始计算所用电能；在白炽灯发光状态时，点击单极开关使之处于断开状态，可观察到白炽灯熄灭，同时电度表停止运转。其中功能界面如图26所示：

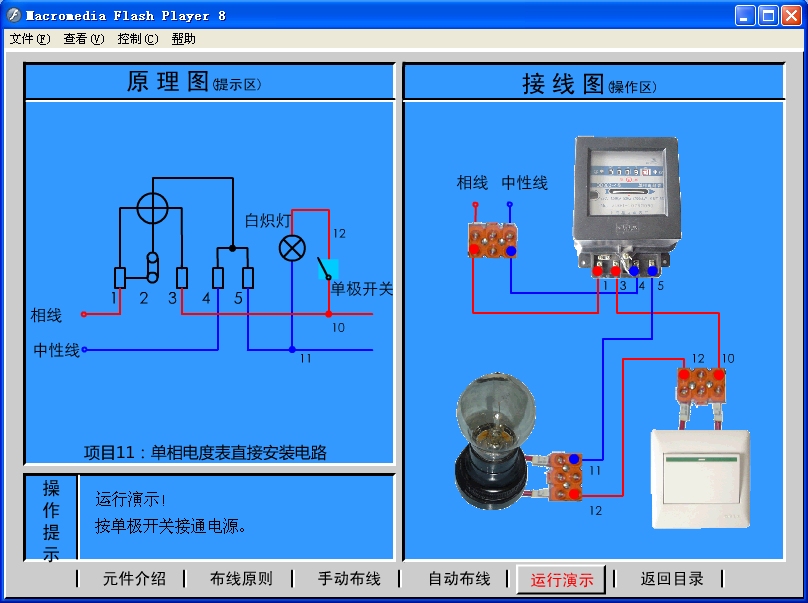

图2  仿真软件功能界面图

       实验效果：实验的开展对于学员理解实际照明电路具有很好的示范作用，使学员真正做到理论联系实际、电路与实物对照，为学员进行实际的实训操作奠定基础，也为学员开展更复杂的实验、实训内容起到提高技能的作用。
