实验简介:“RLC串联谐振电路虚拟仿真实验”是面向全校各专业(英语专业除外)“电工与电路基础实验”课程开设的一门虚拟仿真实验。
该实验要求学生依托Multisim电路仿真软件,搭建R、L、C串联电路,通过改变电路元件参数和调用示波器等虚拟仪器,从而观察RLC串联仿真电路的谐振现象。利用“AC频率扫描分析方法”观测RLC串联电路的幅频特性和相频特性。

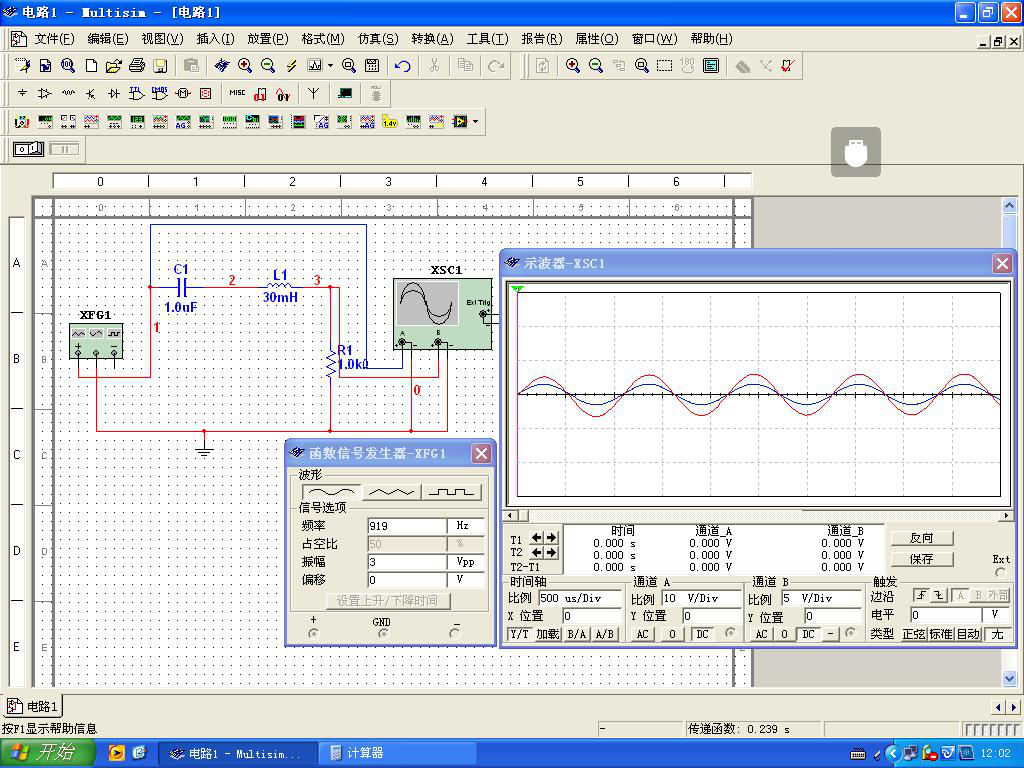

图1 RLC串联电路仿真界面图
实验功能:通过实验,使学员进一步掌握RLC串联电路谐振的基本理论、基本知识,理解RLC电路发生谐振的条件、特点,掌握品质因数(电路Q值)的物理意义及其测定方法。

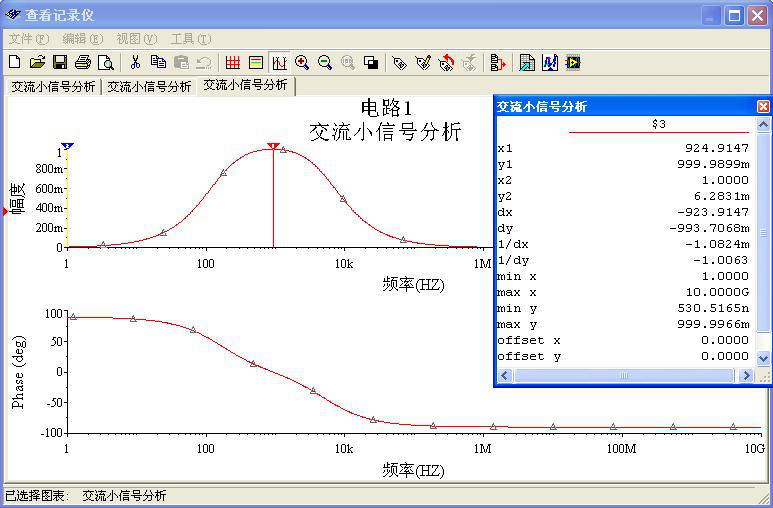

图2 RLC串联电路AC频率扫描分析方法
实验效果:实验的开展对于培养综合运用所学知识解决RLC串联电路谐振特性的分析、理解的能力,让学员了解测试谐振点的多种方案,强化学员对电路幅频特性的分析能力,提高动手能力和创新能力具有重要作用。
